W praktyce spotykają się dwa układy technologiczne przepływu powietrza, z czerpnią powietrza zewnętrznego ścienną i dachową.

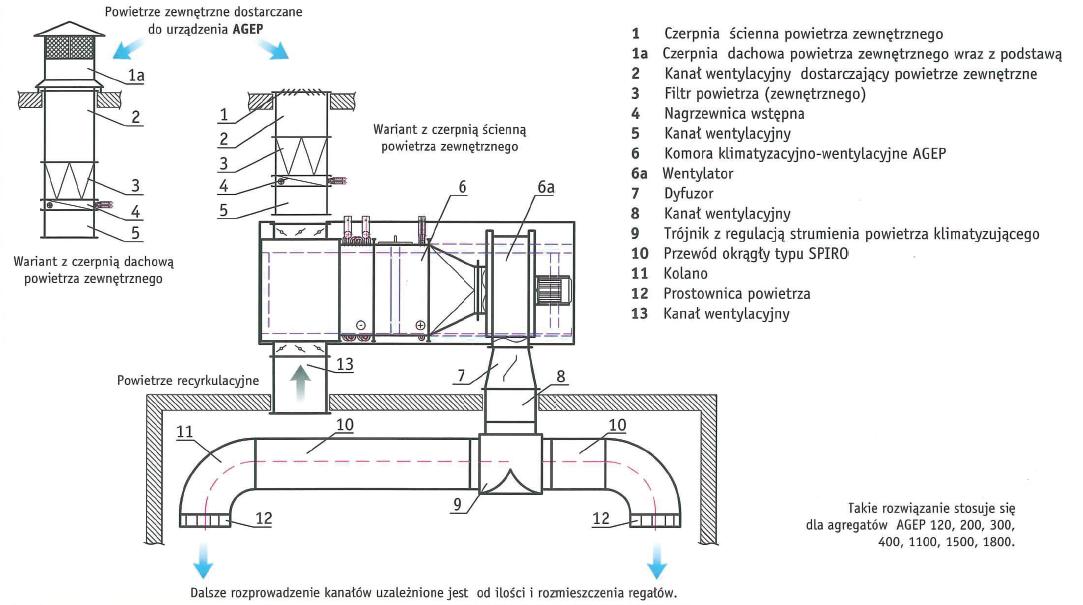

Przykładowa instalacja wentylacyjna dla agregatów typu AGEP z jednym wentylatorem.
(kliknij obraz, aby powiększyć)

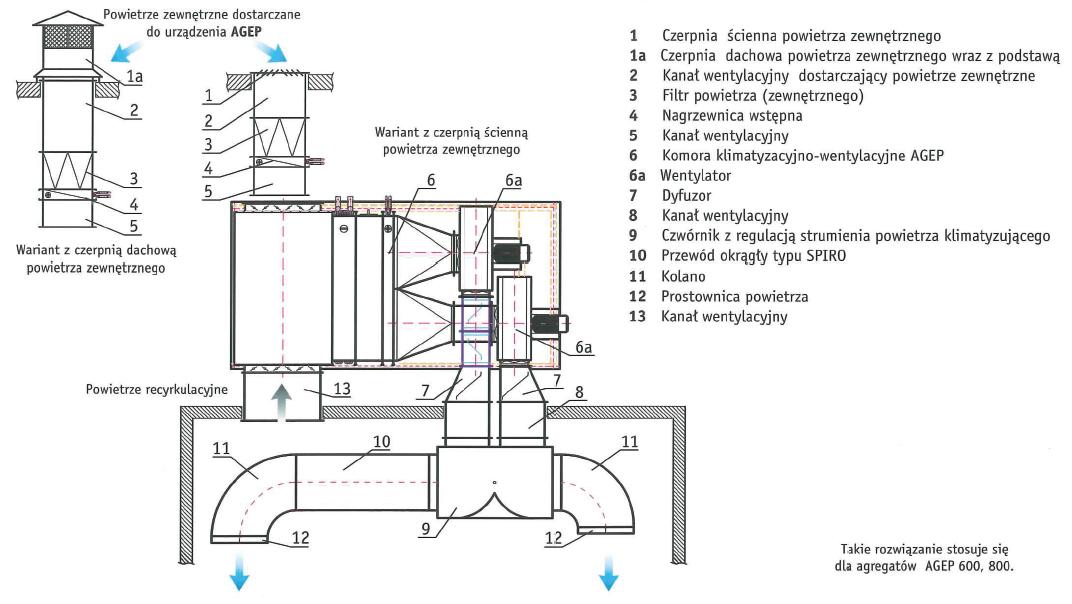

Przykładowa instalacja wentylacyjna dla agregatów typu AGEP z dwoma wentylatorami (AGEP 600, AGEP 800)
(kliknij obraz, aby powiększyć)
