Nagrzewnica wstępna
Zalecamy zastosowanie nagrzewnicy wstępnej ponieważ dzięki niej:
| G" | |
 | B |
| A |
- w komorze mieszania agregatu zmniejszone zostaje wykraplanie wilgoci zawartej w powietrzu obiegowym, co wpływa na zmniejszenie kosztów nawilżania
- wymienniki wodne agregatu i przepustnica powietrza zewnętrznego zabezpieczone zostają przed zamarznięciem w okresie zimowym,
- instalacje powietrza zewnętrznego zabezpieczona zostaje przed wykraplaniem pary wodnej na powierzchnie kanałów.
W tabeli poniżej zamieszczono wymiary gabarytowe nagrzewnic oraz ich moce.
| Agregat AGEP | Symbol wymiennika | Moc | Wymiary w [mm] | ||
| A | B | G" | |||
| 120 | NW 12KZ/13T-02R-0315A-35P-04NC | 7,5 | 315 | 400 | ¾˝ |
| 200 | NW 12KZ/16T-02R-0400A-32P-05NC | 12,5 | 400 | 510 | ¾˝ |
| NW 12KZ/13T-02R-0510A-32P-04NC | 510 | 400 | |||
| 300 | NW 12KZ/19T-02R-0500A-30P-05NC | 17,5 | 500 | 610 | ¾˝ |
| NW 12KZ/16T-02R-0610A-30P-04NC | 610 | 500 | |||
| 400 | NW 12KZ/22T-02R-0500A-30P-07NC | 24,5 | 500 | 710 | ¾˝ |
| NW 12KZ/16T-02R-0610A-30P-04NC | 710 | 500 | |||
| 600 | NW 12KZ/25T-02R-0810A-30P-06NC | 41,5 | 810 | 800 | ¾˝ |
| 800 | NW 12KZ/25T-02R-0810A-30P-10NC | 48,5 | 810 | 800 | 1˝ |
| 1100 | NW 12KZ/31T-02R-1010A-32P-15NC | 65,0 | 1010 | 1000 | 1˝ |
| 1500 | NW 12KZ/31T-02R-1010A-30P-15NC | 72,5 | 1010 | 1000 | 1˝ |
Wydajność grzewczą określono przy wodzie o parametrach 80/60oC i przepływie powietrza przez światło wymiennika AxB [mm] równym 20% nominalnego przepływu przez agregat oraz temperaturze powietrza zewnętrznego na wlocie do nagrzewnicy t=20oC.
By zapobiec zamarznięciu nagrzewnicy w okresie zimowym jako czynnik grzewczy zaleca się stosować roztwór glikolowy.
Warunkiem bezawaryjnej pracy nagrzewnicy wstępnej jest zapewnienie w okresie zimowym ciągłego przypływu czynnika grzewczego (woda) lub zastosowanie czynnika o obniżonej temperaturze zamarzania (wodny roztwór glikolu).

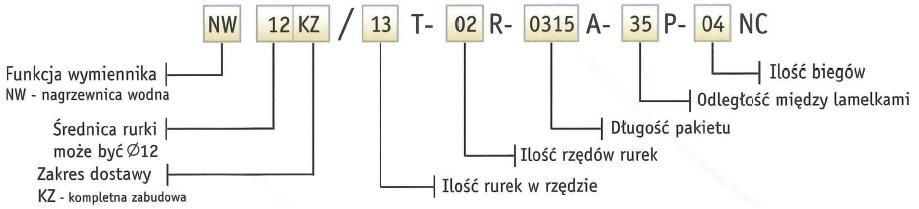

Symbolika oferowanych wymienników
Oznaczenie dotyczy pojedynczych wymienników
Jako przykład weźmy nagrzewnicę wstępną stosowaną przy agregatach pieczarkarskich typu AGEP 120
| Używane symbole i oznaczenia | ||
| OZNACZENIA FUNKCJI | ŚREDNICA RUREK | ZAKRES DOSTAWY |
| NW – nagrzewnica wodna | Ø 10 – rurka 10 x 0,4 | KZ – kompletna zabudowa |
| NP – nagrzewnica parowa | Ø 12 – rurka 12 x 0,4 | W – wkład |
| CW – chłodnica wodna | Ø 16 – rurka 16 x 0,5 |
|
| CF – chłodnica freonowa |
|
|
| SK – skraplacz |
|
|
