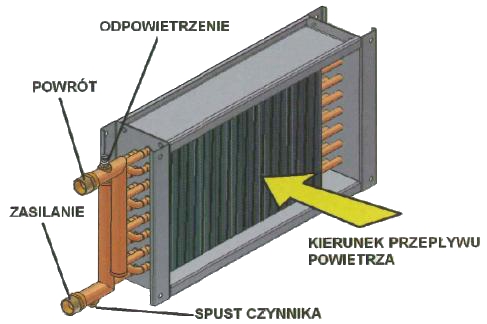

Wymienniki produkowane przez firmę PROMONT na bazie rurki miedzianej i lamel aluminiowych zapewniają odpowiednią temperaturę i wilgotność na hali produkcyjnej pieczarek. Moce wymienników zostały przez nas określone na bazie wieloletnich doświadczeń.
W zależności od potrzeby proponujemy:
- nagrzewnice wodne lub parowe
- chłodnice wodne lub freonowe

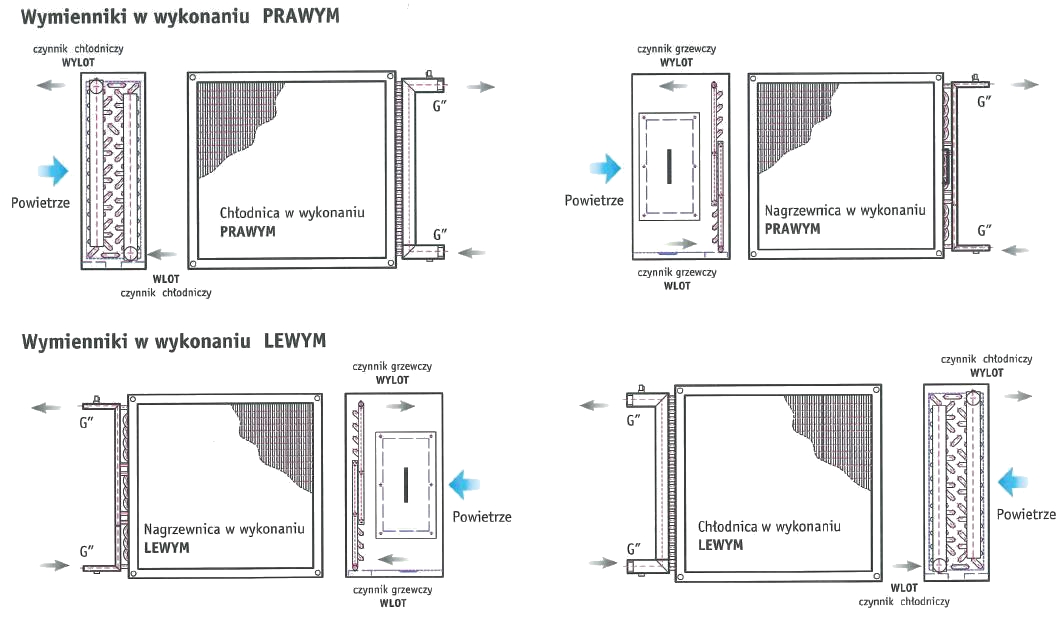

W nagrzewnicy i chłodnicy strona obsługi zawsze powinna znajdować się z jednej strony, lewej bądź prawej. Dla zachowania maksymalnej sprawności czynnik grzewczy i chłodniczy należy podłączyć tak, aby wymienniki pracowały w układzie przeciwprądowym tzn. tak, aby przepływ czynnika odbywał się w kierunku przeciwnym do przepływu powietrza.
(Kliknij aby powiększyć)
Poniżej zestawiono standardowe wymienniki montowane w agregatach typu AGEP wraz ze średnicami króćców przyłączeniowych do instalacji hydraulicznej G”.
Typ | WYMIENNIKI | |
Chłodnica wodna | Nagrzewnica wodna | |
120 | CW 12KZ/19T-08R-0590A-25P-15NC | NW 16KZ/11T-02R-0590A-30P-03NC |
200 | CW 12KZ/22T-08R-0690A-25P-22NC | NW 16KZ/13T-02R-0690A-30P-03NC |
300 | CW 12KZ/26T-08R-0790A-25P-26NC | NW 16KZ/15T-02R-0790A-28P-03NC |
400 | CW 12KZ/31T-08R-0990A-25P-31NC | NW 16KZ/18T-02R-0990A-32P-06NC |
600 | CW 12KZ/31T-08R-1490A-25P-62NC | NW 16KZ/18T-02R-1490A-25P-09NC |
800 | CW 12KZ/31T-08R-1690A-25P-62NC | NW 16KZ/18T-02R-1690A-25P-09NC |
1100 | CW 12KZ/47T-08R-1490A-25P-94NC | NW 16KZ/27T-02R-1490A-30P-11NC |
1500 | CW 12KZ/47T-08R-1590A-25P-94NC | NW 16KZ/27T-02R-1590A-28P-13NC |
Typ | Króćce przyłączeniowe G” | |
Chłodnica | Nagrzewnica | |
120 | Cu 42mm / 1½ | Cu 22mm / ¾˝ |
200 | Cu 54mm / 2˝ | Cu 22mm / ¾˝ |
300 | Cu 54mm / 2˝ | Cu 28mm / 1˝ |
400 | Cu 54mm / 2˝ | Cu 35mm / 1¼˝ |
600 | St 80mm / 3˝ | Cu 42mm / 1½˝ |
800 | St 80mm / 3˝ | Cu 54mm / 2˝ |
1100 | St 80mm / 3˝ | Cu 54mm / 2˝ |
1500 | St 100mm / 4˝ | Cu 54mm / 2˝ |
