Zespół wentylatora:
Stosowane wentylatory zostały specjalnie opracowane na potrzeby technologiczne pieczarkarni. Produkowane są w następujących typach i wielkościach:
Typ wentylatora | Moc silnika kW | Prędkość znam. obr./min | Symbol silnika "INDUKTA" | Wydajność max. m3/h |
|
Wa 28 | 0,75 | 915 | 2SIE 90S-6 | 3 500 | |
Wa 35,5 | 1,5 | 1410 | 2SIE 90L-4 | 6 500 | |
Wa 40 | 3 | 1400 | 2SIE 100L-4BM | 10 000 | |
Wa 63 | 7,5 | 960 | 2SIE 160M-6 | 21 000 | |
Wa 63 | 22 | 1465 | 2SIE 180L-4 | 32 000 |
Konstrukcja:

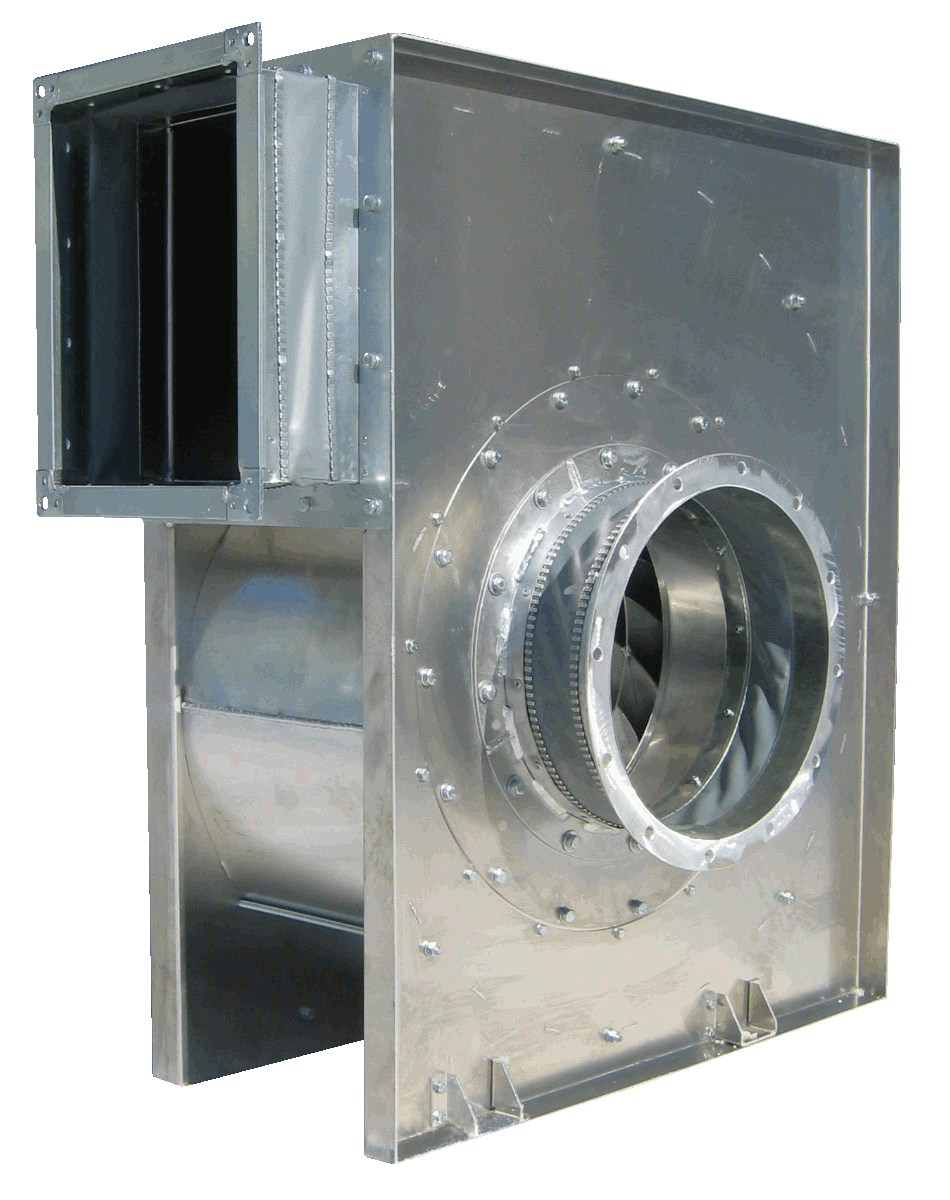

Średniociśnieniowe wentylatory promieniowe o napędzie bezpośrednim, przeznaczone są dla instalacji wentylacyjnych bądź klimatyzacyjnych hal upraw pieczarek.
Jako materiał konstrukcyjny wirnika wentylatora zastosowano stop aluminium z domieszką magnezu, dzięki czemu wentylator może pracować w środowisku o dużym stężeniu amoniaku.
Obudowa została wykonana z blachy aluminiowej, wzmocniona kątownikami aluminiowymi i połączona ze statywem pod silnik elektryczny. Silnik chroniony jest specjalnym uszczelnieniem.
Wentylatory o wielkości Wa 63 wykonane są ze stali.

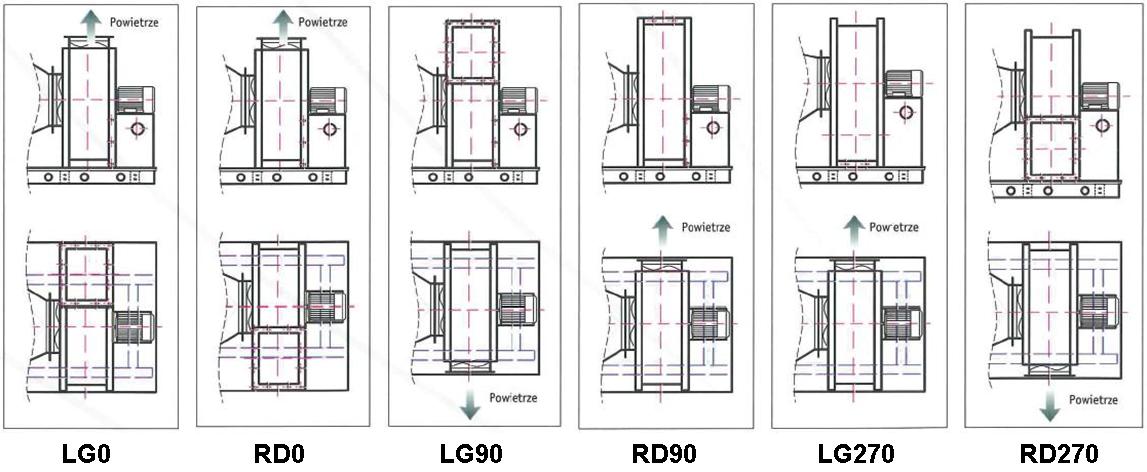

Figury wentylatorów:
(kliknij aby powiększyć)

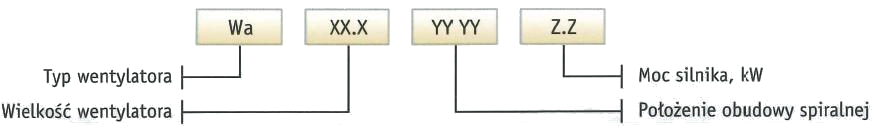

Oznaczenie dotyczy pojedyńczego wentylatora

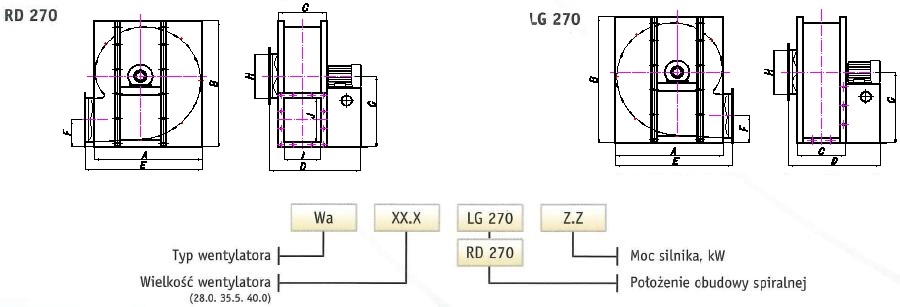

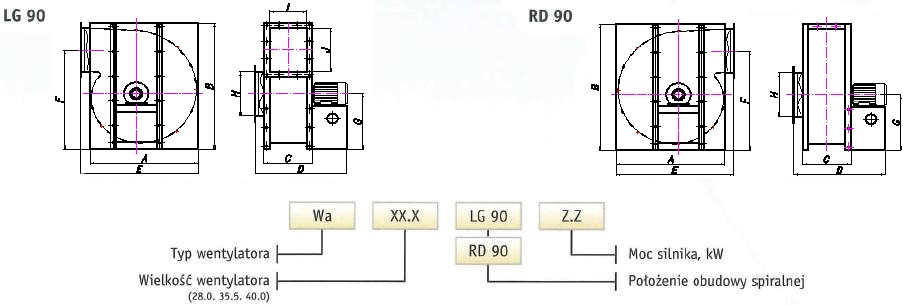

Przykładowy dobór wentylatora
Przykładowy dobór wentylatora wraz z wymiarami gabarytowymi przedstawiono poniżej.
(kliknij aby powiększyć)
(kliknij aby powiększyć)
(kliknij aby powiększyć)
Wielkość | Moc Silnika w kW | Wymiary w [mm] | |||||||||
A | B | C | D | E | F | G | H | I | J | ||
28.0 | 0,75 | 659 | 786 | 300 | 542 | 779 | 609 | 329 | 280 | 224 | 280 |
35.5 | 1,5 | 828 | 1024 | 360 | 743 | 948 | 805 | 474 | 355 | 280 | 355 |
40.0 | 3,0 | 930 | 1100 | 403 | 836 | 1050 | 852 | 480 | 400 | 315 | 400 |
